يونغتشومع العمل طويل الأمد على أجهزة قياس التدفق، ارتبط ارتباطًا وثيقًا بتطويرعداد المياه النفاث المتعددوالطريقة التي يترجم بها سجلها التدفق إلى بيانات استهلاك قابلة للقراءة في أنظمة إدارة المياه الحديثة. إن فهم كيفية عرض هذا المكون الصغير للاستخدام الإجمالي يساعد في توضيح سبب استمرار استخدام هذه العدادات على نطاق واسع في الشبكات السكنية والتجارية الخفيفة حيث تتطلب قراءات مستقرة وواضحة.
على عكس الأنظمة الرقمية التي تعتمد على التحويل الإلكتروني، فإن المسجل في عداد المياه عبارة عن واجهة ميكانيكية بحتة تقوم بتحويل الحركة الدورانية إلى عرض حجم تراكمي. قد تبدو هذه الآلية بسيطة للوهلة الأولى، لكنها نتيجة عقود من التحسين في التوازن الهيدروديناميكي، ومعايرة نسبة التروس، والتصميم المقاوم للتآكل.
غالبًا ما يوصف السجل بأنه "نافذة القراءة" لجهاز القياس، لكن وظيفته تتجاوز بكثير عرض الأرقام. إنها بمثابة المرحلة النهائية في سلسلة نقل الطاقة الميكانيكية:
- يتدفق الماء إلى غرفة القياس من خلال مداخل متعددة
- تدور الدفاعات على أساس سرعة التدفق
- يتم نقل الدوران من خلال أداة توصيل محكمة الغلق
- تعمل مجموعة التروس على تقليل الدوران عالي السرعة إلى زيادات يمكن قراءتها
- يعرض السجل الحجم المتراكم
في عداد المياه، تضرب نفاثات متعددة من الماء المكره بالتساوي من زوايا مختلفة. تعمل هذه القوة المتوازنة على تقليل الاهتزاز وتحسين استقرار القياس، خاصة في ظل ظروف التدفق المتقلبة.
المبدأ الأساسي وراء عرض إجمالي استخدام المياه هو الدوران المتناسب. كل دورة كاملة للمكره الداخلي تتوافق مع حجم ثابت من الماء. يقوم السجل بترجمة هذه الدورات إلى زيادات رقمية.
يمكن تبسيط عملية التحويل من التدفق إلى العرض كما يلي:
- دوران المكره = حركة الماء
- ناقل الحركة = تحجيم الحركة
- سجل الاتصال = التراكم العددي
ويضمن هذا النظام أن كل قطرة تمر عبر الحجرة تساهم في الإجمالي التراكمي، والذي يتم تسجيله باستمرار دون إعادة ضبط يدوي.
أحد الأسبابعداد المياه النفاث المتعددالهيكل المعتمد على نطاق واسع هو قدرته على الحفاظ على حركة المكره المستقرة. بدلاً من الاعتماد على تيار اتجاهي واحد، تقوم عدة طائرات بتوزيع القوة بالتساوي.
وهذا له العديد من الآثار العملية:
- يقلل من التآكل الموضعي على المكره
- يحافظ على سرعة دوران ثابتة عند التدفق المنخفض
- يحسن استقرار قراءة السجل على المدى الطويل
- يقلل من الحساسية لاضطراب الأنابيب
في العديد من المنشآت، تكون ظروف التدفق المنخفض (مثل الصنابير المتقطرة أو الفتح الجزئي للصمام) هي المكان الذي من المرجح أن تكون فيه أخطاء القياس. يساعد توزيع التدفق متعدد النفاثات على تقليل هذه المشكلة بشكل كبير.
يتم عزل مجموعة السجل عن الاتصال المباشر بالمياه من خلال نظام اقتران مغناطيسي أو محكم الغلق. يمنع هذا الفصل تلوث الماء ويقلل الاحتكاك الميكانيكي داخل وحدة العرض.
| عنصر | وظيفة | المساهمة في إجمالي عرض الاستخدام |
| المكره | تدور تحت تدفق المياه | يحول التدفق إلى حركة |
| اقتران مغناطيسي | ينقل الحركة دون تسرب | يحافظ على بيئة مغلقة |
| قطار التروس | يقلل من سرعة الدوران | تمكين القياس القابل للقراءة |
| سجل الطلب | يعرض القيمة المتراكمة | يظهر إجمالي استخدام المياه |
| عدسة واقية | عرض الدروع | يمنع تدخل الغبار والرطوبة |
يعمل كل مكون بالتسلسل، مما يضمن بقاء الاستخدام المسجل ثابتًا بمرور الوقت حتى في ظل التشغيل المستمر.
يتضمن السجل عادةً أرقامًا متعددة أو شاشة رقمية متدحرجة. يمثل كل رقم مقياسًا مختلفًا للقياس، وغالبًا ما يكون متر مكعب أو لتر حسب التكوين.
الميزة الرئيسية هي أن القراءة تظل بديهية حتى بدون التدريب الفني. حركة كل رقم بطيئة ومتزايدة، مما يسمح للمستخدمين بتأكيد أنماط الاستهلاك بشكل مرئي مع مرور الوقت.
في الملاحظات الميدانية، غالبًا ما تعكس الحركة التدريجية للرقم الأدنى تغيرات يومية صغيرة، بينما تتغير الأرقام الأعلى فقط على مدى دورات أطول. يعد هذا الهيكل متعدد الطبقات ضروريًا للمراقبة على المدى الطويل.
على الرغم من أن النظام قوي ميكانيكيًا، إلا أن العديد من الظروف البيئية والتشغيلية يمكن أن تؤثر على استقرار القراءة:
- نوعية المياه ومحتوى الرواسب
- زاوية التثبيت ومحاذاة الأنابيب
- تقلبات ضغط التدفق
- شيخوخة المحامل الداخلية
- فقاعات الهواء في الأنابيب
يساعد تصميم عداد المياه النفاث المتعدد على تخفيف بعض هذه التأثيرات، وخاصة المشكلات المتعلقة بالرواسب، لأن قنوات الإدخال المتعددة تقلل من خطر الانسداد وتوزع التدفق بشكل أكثر توازناً.
| ميزة | نظام طائرة واحدة | نظام متعدد النفاثات |
| توزيع التدفق | اتجاه واحد | طائرات متوازنة متعددة |
| حساسية التدفق المنخفض | معتدل | استقرار عالي |
| مقاومة الرواسب | أدنى | تحسين |
| تسجيل الاتساق | عامل | أكثر موحدة |
| سهولة القراءة على المدى الطويل | يعتمد على الظروف | مستقرة بشكل عام |
تسلط هذه المقارنة الضوء على سبب استخدام الهياكل متعددة الطائرات بشكل متكرر في البيئات التي تتطلب تتبعًا ثابتًا طويل المدى.
وعلى الرغم من تجاهله في كثير من الأحيان، فإن السجل هو الواجهة المرئية الوحيدة لتفسير بيانات استهلاك المياه. يؤثر أي عدم استقرار في هذا المكون بشكل مباشر على كيفية فهم الاستخدام.
يضمن السجل الذي تمت معايرته جيدًا ما يلي:
- التقدم العددي واضح
- الحد الأدنى من غموض القراءة
- تراكم مستقر على المدى الطويل
- تقليل التفسير الخاطئ أثناء دورات التفتيش
وهذا يجعل تصميم التروس الداخلية والختم لا يقل أهمية عن غرفة التدفق نفسها.
في بيئات الإنتاج، تقوم آلات الاختبار بمحاكاة معدلات تدفق مختلفة للتحقق من دقة استجابة التسجيل. غالبًا ما تتضمن هذه الاختبارات ما يلي:
- محاكاة التدفق العالي المستمر
- دورات التدفق المنخفض المتقطعة
- فحص التعرض للضغط العكسي
- اختبار التآكل طويل الأمد
وتضمن مثل هذه التقييمات أن يحافظ السجل على تتبع متسق عبر ظروف العالم الحقيقي المتنوعة، خاصة في الأنظمة التي يكون فيها استخدام المياه غير منتظم إلى حد كبير.
التسجيل في أعداد المياه النفاث المتعددبمثابة مترجم ميكانيكي دقيق بين حركة المياه وعرض الاستخدام التراكمي. من خلال التدفق النفاث المتوازن، وناقل الحركة المحكم، وتقليل التروس المصمم بعناية، فإنه يوفر سجلًا ثابتًا وقابلاً للقراءة للاستهلاك بمرور الوقت. يستمر هذا الهيكل في دعم المراقبة الموثوقة في بيئات التثبيت المتنوعة.

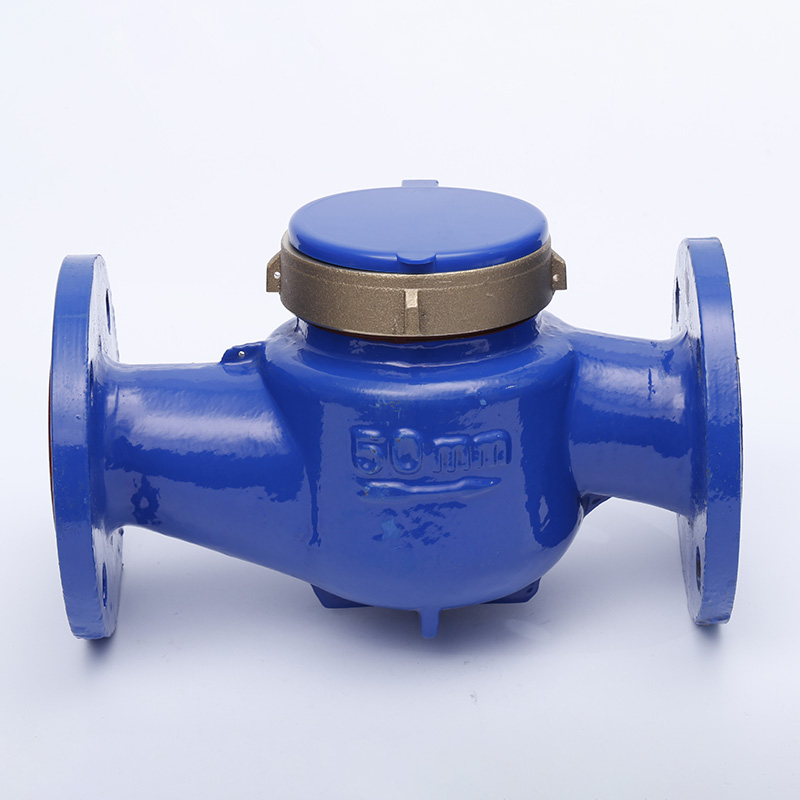

وفي هذا السياق، تعكس المنتجات مثل عداد المياه Yongzhou® الذي طورته شركة Ningbo Haishu Yong Zhou Meters Co.,Ltd كيف تساهم مبادئ التصميم الميكانيكي والاختبار طويل المدى في الأداء المتسق في تطبيقات قياس المياه اليومية.
