المروحةعدادات المياه، والمعروفة أيضًا باسم عدادات المياه Woltmann، هي نوع من عدادات المياه من نوع السرعة مناسبة للاستخدام في الأنابيب ذات القطر الكبير (DN80-DN200). إنها تتميز بقدرة تدفق عالية وفقدان ضغط منخفض. إذًا، كيف تعمل عدادات المياه المروحية؟ ما هي أنواعها المختلفة؟
مثل عدادات المياه الدوارة (DN15-DN65)، تعد عدادات المياه المروحية أيضًا نوعًا من عدادات المياه من نوع السرعة. عندما يتدفق الماء إلى داخل جهاز القياس، فإنه يضرب المكره على شكل مروحة جهاز القياس على طول محوره، مما يؤدي إلى دورانه وتدفقه للخارج. سرعة المكره تتناسب مع سرعة الماء. بعد المرور عبر جهاز التخفيض، يتم عرض إجمالي كمية المياه التي تمر عبر العداد على المؤشر.

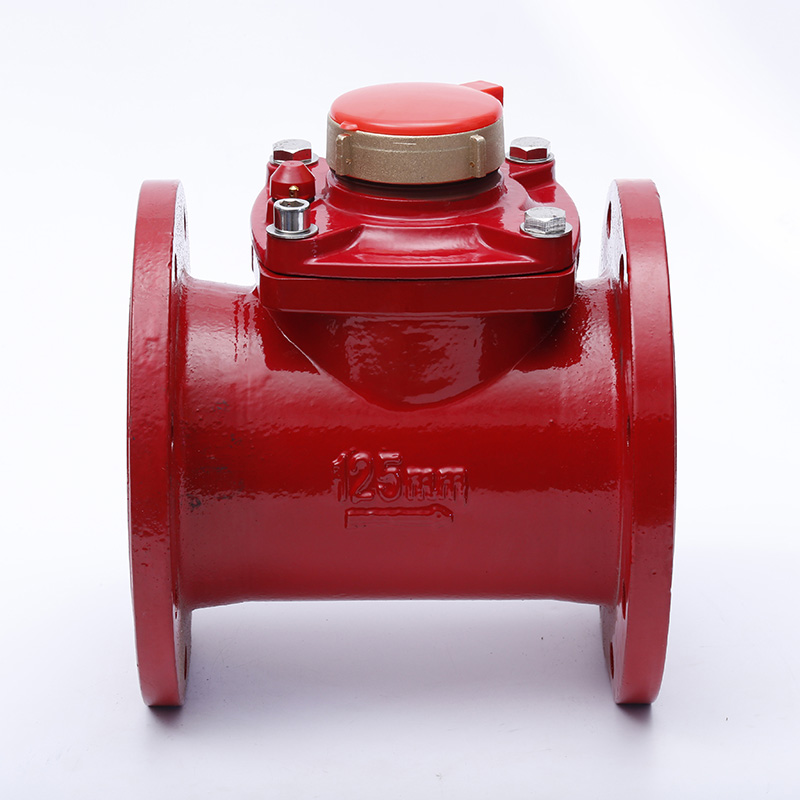

المروحةعدادات المياهوتنقسم إلى فئتين: الأفقي والرأسي. معظم العدادات الصناعية المستخدمة في الصين هي عدادات مروحية أفقية. بالإضافة إلى ذلك، أصبح عداد المياه ذو المروحة الأفقية القابلة للفصل (النوع الجاف) أيضًا أحد سلسلة المنتجات ويحظى بشعبية كبيرة بين المستخدمين بسبب نطاق تدفق القياس الواسع، وتعدد الاستخدامات القوي للأجزاء، والقدرة على التثبيت والصيانة دون إيقاف إمدادات المياه أو إزالة العداد.
| مميزة/المعلمة | عداد المياه من النوع الحلزوني | عداد المياه من النوع اللولبي |
|---|---|---|
| مبدأ العمل | يعتمد كلاهما على تدفق المياه المؤثر على دوران المكره ومن ثم آلية تباطؤ التروس لحساب عدد الدورات لقياس استهلاك المياه. | يعتمد كلاهما على تدفق المياه المؤثر على دوران المكره ومن ثم آلية تباطؤ التروس لحساب عدد الدورات لقياس استهلاك المياه. |
| اتجاه العمود بالنسبة للتدفق | محور الدوران عمودي على اتجاه تدفق المياه. | محور الدوران موازي لاتجاه تدفق المياه. |
| طريقة تركيب المكره | يتم تركيب عدة زعانف دوارة شعاعية على الدوار. | يتم تركيب عدة زعانف حلزونية على الدوار. |
| دقة القياس | دقة قياس أعلى. | انخفاض دقة القياس. |
| هبوط الضغط | من المحتمل أن يسبب انخفاضًا كبيرًا في الضغط. | من غير المرجح أن يسبب انخفاض الضغط. |
| سعة التدفق | انخفاض قدرة التدفق. | قدرة تدفق أعلى. |
| مظهر | مظهر شائع مع قسم وسطي نحيف ونهايات مدببة. | مظهر متناسق، وتشكيل خط مستقيم. |
| مجال التطبيق | أكثر شيوعًا في السوق، ومناسبة للأماكن ذات الطلب الأقل على المياه مثل المناطق السكنية ومراكز التسوق. | أكثر ملاءمة للمواقع الصناعية والري الزراعي ومواقع استخدام المياه على نطاق واسع، مع سهولة الصيانة. |
اختر موقع التثبيت المناسب:عداد المياهيجب تركيبها في غرفة جافة وجيدة التهوية، بعيدًا عن أشعة الشمس المباشرة والرطوبة لمنع تشوه المكونات البلاستيكية. التأكد من امتلاء الأنبوب بالماء بالكامل، وعدم تراكم فقاعات الهواء داخل العداد، وعدم تثبيته في أعلى نقطة في الأنبوب.
إعداد خط الأنابيب: قم بتركيب مقطع أنبوب مستقيم بنفس المقطع العرضي للأنبوب، على الأقل خمسة أضعاف قطر العداد، عند مدخل عداد المياه. قم بتركيب مقطع أنابيب مستقيم يبلغ قطره ضعف قطر العداد على الأقل عند مخرج عداد المياه. تأكد من أن الأنابيب الموصلة أعلى وأسفل عداد المياه غير مقيدة، وأن اتجاه تدفق المياه يتماشى مع اتجاه تدفق الأنبوب. علاوة على ذلك، يجب أن تكون الأنابيب خالية من الحطام لمنع تلف عداد المياه.
تركيب الصمامات والفلاتر: يجب تركيب عداد المياه بصمام لتسهيل عملية الإزالة والاستبدال. كما ينصح بتركيب أجهزة التحكم في التدفق (مثل الصمامات) والمرشحات لحماية العداد من الشوائب وصدمات ضغط المياه.
مواصفات التثبيت:عداد المياهيجب أن يتم تثبيته في الاتجاه المحدد. على سبيل المثال، يجب تركيب عدادات المياه ذات الريشة الدوارة ذات القطر الصغير أفقيًا. إمالة هذه الأجهزة للأمام أو للخلف أو لليسار أو لليمين قد تقلل من الحساسية. بعد التثبيت، قم بتصريف الماء ببطء لملء الأنبوب لمنع تدفق الهواء عالي السرعة من إتلاف جهاز القياس. المعايرة والفحص: يجب معايرة عدادات المياه قبل التركيب لضمان دقة القياس. بعد التثبيت، يجب فحص تشغيل عداد المياه بانتظام للتأكد من عدم وجود أي أعطال.
